壓電陶瓷的逆電效應

壓電陶瓷的正壓電效應和逆壓電效應是其最核心的物理特性，也是其廣泛應用的基礎。這兩種效應本質上是電能與機械能相互轉換的體現，方向相反但緊密關聯。以下是詳細解釋：

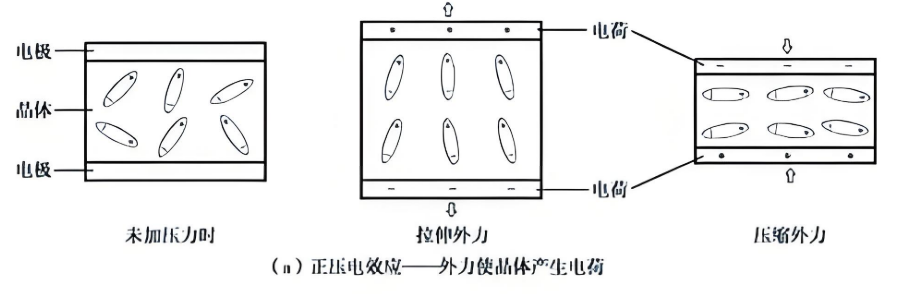

1.正壓電效應 (Direct Piezoelectric Effect)

定義：

當對壓電陶瓷施加機械應力（壓力、拉力、剪切力）時，其內部會產生電極化，導致材料表面出現等量異號電荷，從而產生電壓。

機械能 → 電能

微觀機理：

壓電陶瓷的晶體結構具有非中心對稱性（如鈣鈦礦結構的鈦酸鋇、鋯鈦酸鉛PZT）。當外力作用時，晶格中的正負電荷中心發生相對位移（離子偏移），打破原有電偶極矩平衡，在材料表面感應出電荷。

關鍵特點：

是傳感功能的基礎（如壓力傳感器、加速度計）。

產生的電荷量（Q）與施加的力（F）成正比：

Q = d *F

其中 (d) 為壓電常數（單位：C/N）。

需要高輸入阻抗電路檢測電壓（避免電荷泄漏）。

典型應用：

- 燃?xì)庠铧c(diǎn)火器（按壓產生高壓火花）

- 聲吶水下探測器（接收聲波壓力信號）

- 醫學超聲探頭（接收回波信號）

- 振動傳感器（將機械振動轉為電信號）

2.逆壓電效應 (Inverse Piezoelectric Effect)

定義：

當對壓電陶瓷施加外電場時，其內部電偶極矩重新排列，導致材料發生機械形變（伸長、縮短或彎曲）。

電能 → 機械能

微觀機理：

外電場迫使晶格中的離子移動，改變晶胞尺寸（如沿電場方向拉伸或垂直方向收縮），宏觀表現為材料形變。形變方向取決于電場極性。

關鍵特點：

是驅動功能的基礎（如精密定位、聲波發射）。

形變量（ΔL）與施加的電壓（V）成正比關系。

其數學表達式為：      ΔL = d * V

其中：ΔL是形變量（單位：米, m）  d為壓電常數（單位：C/N）。

典型應用：

- 噴墨打印機噴頭（電場驅動微形變噴射墨滴）

- 光學調焦系統（納米級精密位移）

- 超聲換能器（發射超聲波）

- 壓電馬達（電場驅動步進運動）

- 蜂鳴器（電場驅動振動發聲）

3、總結與對比

為了更清晰地理解，我們可以用一個表格來對比：

4、重要提示

正壓電效應和逆壓電效應是一對可逆的能量轉換過程，它們共同存在于同一塊經過極化處理的壓電陶瓷中。這使得壓電陶瓷成為一種獨特的雙向換能器。

在許多實際應用中，這兩種效應是同時存在的。例如：

• 在一個超聲探頭發射超聲波時，使用的是逆壓電效應（電->聲）。

• 當它接收返回的回波時，使用的是正壓電效應（聲->電）。

• 同一個壓電晶片既當“喇叭”又當“麥克風”，實現了發射和接收的一體化。

希望這個解釋能幫助您完全理解壓電陶瓷的這兩種神奇效應！

正逆效應的關聯與統一

注：同一壓電陶瓷器件可同時具備兩種功能（如超聲探頭既發射又接收聲波），但電路設計需避免信號串?dāng)_。

重要補充說明

1. 壓電常數 (d) 的對稱性：

壓電常數是一個三階張量d，其值取決于材料極化方向與受力、電場方向的夾角。

例如：

d33：電場與應力沿極化方向一致（縱向效應）

d31：電場沿極化方向，應力垂直極化方向（橫向效應）

2. 滯后與非線性：

高壓電場或大應力下，壓電響應會出現滯后和非線性（需通過摻雜或復合材料優化）。

3. 居里溫度限制：

超過居里溫度（Tc）時，壓電性消失（晶格恢復對稱性）。

總結

正效應：力 → 電 → 感知世界（傳感器）

逆效應：電 → 力 → 改變世界（執行器）

壓電陶瓷通過這兩種效應，成為連接物理世界與電子系統的“橋梁”，在精密機械、醫療、聲學、航天等領域不可替代。
